小球面抛光机

JP11.6/8C

机床用途及功能

加工原理：准球心原理（准球心高度70mm）

加工对象：小球面

加工方式：单片、多片成盘

主轴转速：0~3300rpm无级变速可调

主轴控制方式：三轴联动控制 / 四轴联动控制

摆架运动方式：垂直平面内的圆弧摆动

加工时间：0~999S

加压方式：气动加压、弹簧加压

供液方式：自动循环、各轴单独供液、恒温加热

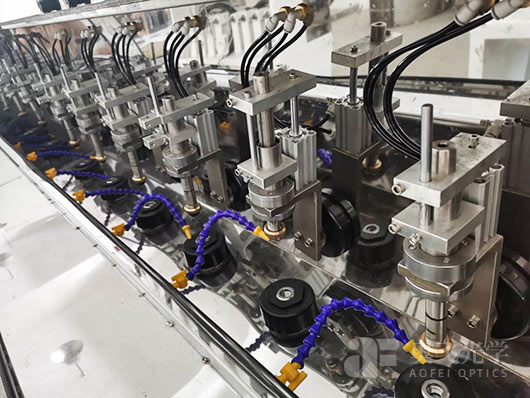

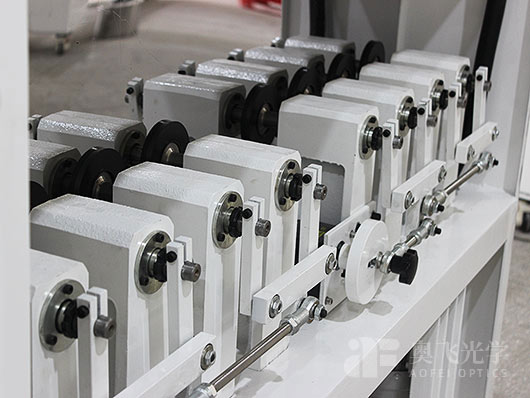

机床细节展示

主要技术规格

项目规格参数选项说明
主轴数6轴
主轴联接螺纹M16 x 1使用者而定
加工直径Φ3~Φ20
透镜半径R2~R40
主轴转速0~3300rpm无级变速
摆动次数38cpm/min
摆轴角度左50°~右10°
供给压力5kgf/c㎡
必需功率1.5kw使用者而定
使用电源 三相AC380V 50HZ
外形尺寸1200mmx750mmx1500mm
 1600mmx750mmx1500mm
机床重量400kg450kg
