中大球面六轴抛光机

JPRY012.6F

机床用途及功能

加工对象：平面、球面

加工方式：单片、多片成盘

主轴转速：无级变速可调

主轴转角：手动控制，前后转角

主轴控制方式：左右各三轴联动控制

摆架运动方式：平面内前后直线运动 或 椭圆轨迹运动

加工时间：0~999S

加压方式：气动加压

供液方式：自动循环、恒温加热

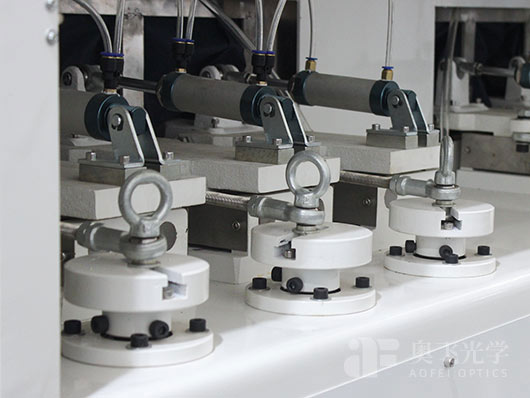

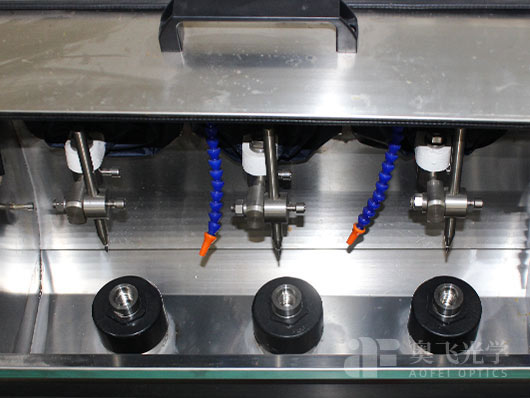

机床细节展示

主要技术规格

项目规格说明选项说明
主轴数6Axis
用具孔尺寸 M24*3 Φ28（0~+0.021）使用者而定
透镜半径  凹凸R20~Plane
透镜直径 Φ20~Ф120mm
主轴转速 0~1400 rpm无级变速
摆轴次数30cpm
轴间距 220mm
主轴可转角度 前10°~ 后40°
主轴1.5kw
摆轴0.4kw
冷却电机0.12kw
必需功率5kw使用者而定
使用电源三相AC380V 50HZ
供给压力 8kgf/c㎡
机床尺寸        2070mm×1080mm×1485mm
机床重量500kg
