小斜轴机

JP06.4/6D

机床用途及功能

加工对象：球面

加工方式：单片、多片成盘

主轴转角：手动控制，前后转角

控制方式：单头单动控制

摆架运动方式：平面内前后直线运动

加压方式：气动加压

供液方式：自动循环，恒温加热

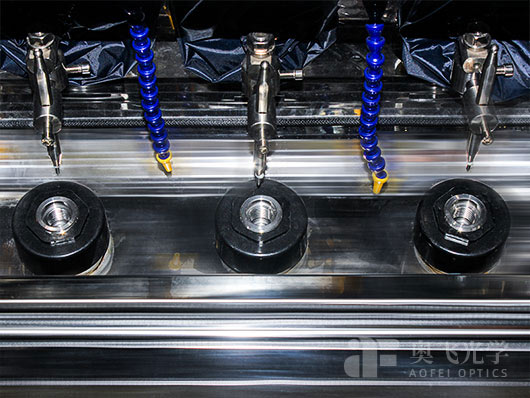

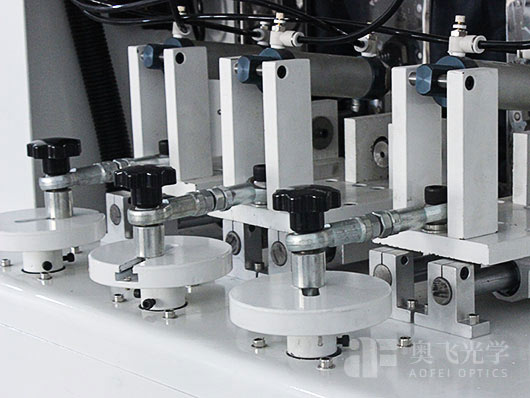

机床细节展示

主要技术规格

项目规格说明选项说明
主 轴 数4Axis6Axis
治具孔尺寸M24*3使用者而定
加工直径Φ10~Φ50
透镜半径±R10~∝
主轴转速0-2500rpm   可选配变频器实现主轴无级变速可调
摆动速度23cpm/min
轴间距190mm
主轴可转角度0~40°
供给压力6kgf/c㎡使用者而定
使用电源三相AC380V 50HZ
主轴Motor370w
摆轴Motor40w
必需功率3kw4kw
外形尺寸1200mm×900mm×1500mm

1600mm×900mm×1500mm
机床重量450kg500kg
