上摆多贴机

JP21.4/6D

机床用途及功能

加工原理：准球心原理（准球心高度70mm）

加工对象：中小球面

加工方式：单片、多贴

主轴转速： 3300rpm

主轴控制方式：单头单动控制

摆架运动方式：垂直平面内的圆弧摆动

加工时间：0~999S

加压方式：气动加压

供液方式：自动循环、各轴单独供液、恒温加热

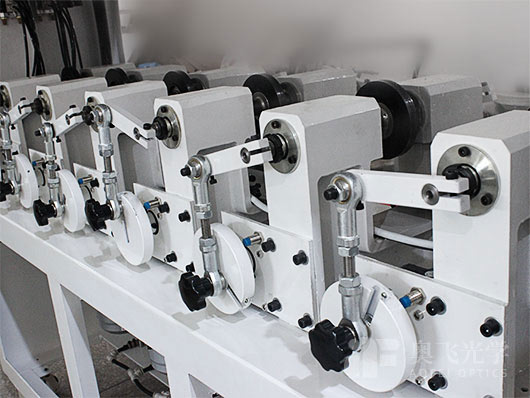

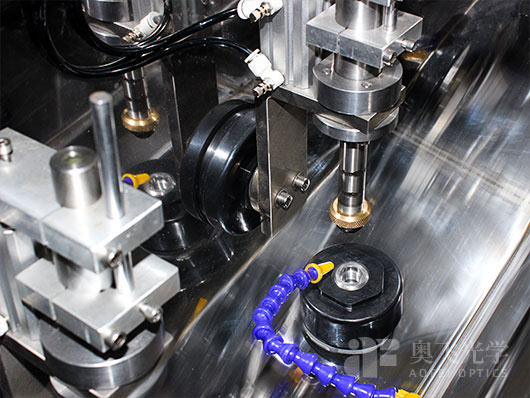

机床细节展示

主要技术规格

项目规格说明选项说明
主轴数  4Axis6Axis
主轴联接螺纹 M16×1使用者而定
加工直接Φ3~Φ20
透镜半径 R2~R40
主轴转速0-3300rpm可选配变频器实现主轴无级变速可调
摆轴次数 38cpm
摆轴角度 左50°~ 右10°
供给压力 5kgf/cm2
必需功率 2kw2.2kw使用者而定
使用电源 三相AC380V 50HZ
机床尺寸 1100mm×750mm×1500mm
 1700mm×750mm×1500mm
机床重量 400kg500kg
