中大球面精磨抛光机

JPR012.4/6

机床用途及功能

加工对象：球面、平面

加工方式：单片、多片成盘

主轴转角：手动控制，前后转角

控制方式：单头单动控制

摆架运动方式：平面内前后直线运动 或 椭圆轨迹运动

加压方式：气动加压

供液方式：自动循环，恒温加热

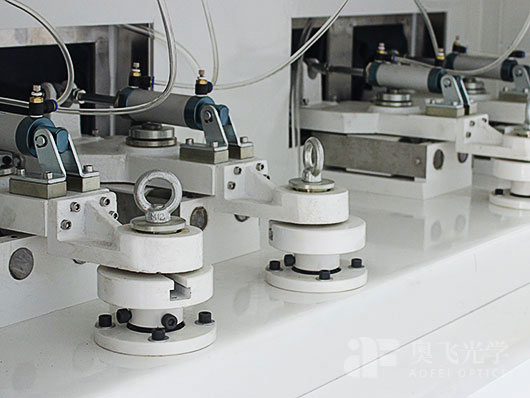

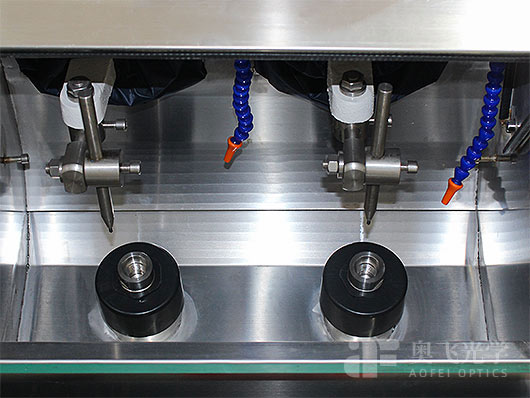

机床细节展示

主要技术规格

项目规格说明选项说明
主轴数  4Axis/6Axis
用具孔尺寸 M24*3 Φ28（0~+0.021）使用者而定
透镜半径    凹凸R20~Plane
透镜直径 Φ20~Ф120mm
主轴转速 0~1400 rpm无级变速
摆轴次数30cpm
轴间距 220mm
主轴可转角度 前10°~ 后40°
主轴0.55kw
摆轴0.2kw
冷却电机0.12kw
必需功率  5kw使用者而定
使用电源三相AC380V 50HZ
供给压力 8kgf/c㎡
机床尺寸          1600mm×1200mm×1500mm
          2100mm×1200mm×1500mm
机床重量  500kg
